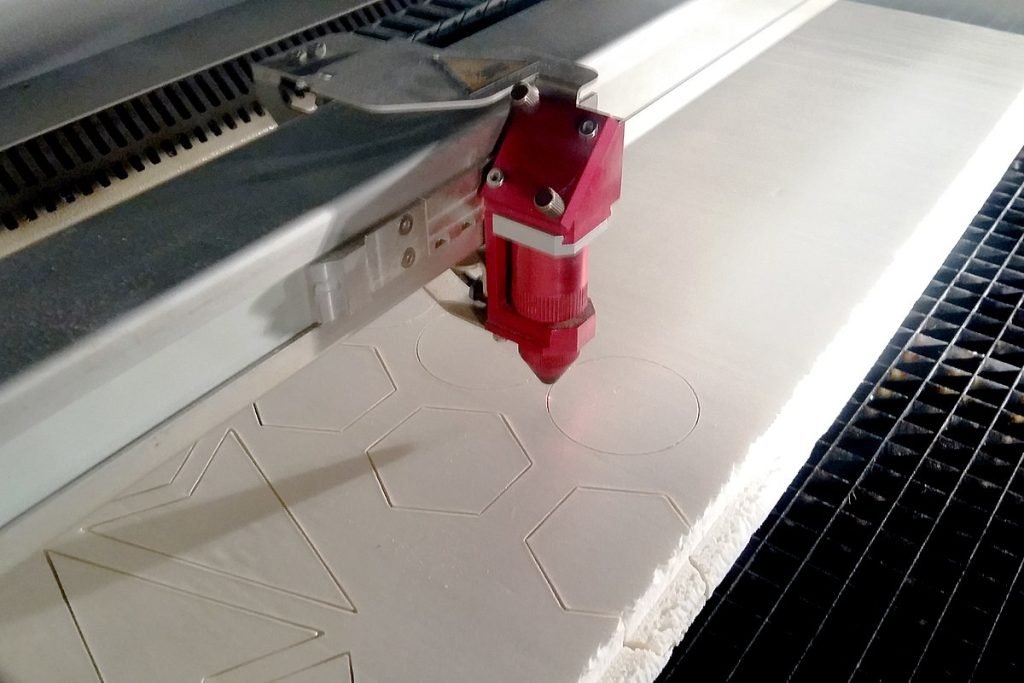

Machine de découpe laser en train de couper des formes géométriques sur du polystyrène expansé.

La découpe laser est un procédé de fabrication qui consiste à découper la matière grâce à une grande quantité d’énergie produite par un laser et concentrée sur une très faible surface. Cette technologie est majoritairement destinée aux chaînes de production industrielles, mais peut également convenir aux boutiques, aux établissements professionnels et aux tiers-lieux de fabrication.

Les performances de la découpe laser sont en constante évolution : diversification des matériaux, augmentation de l’épaisseur de la découpe, finalisation du rendu. Ces critères d’amélioration sont notamment liés aux progrès réalisés en matière de sources laser.

Le laser peut être pulsé (source de type YAG), continu (source CO2 ou azote).

La focalisation d’un rayon laser permet d’élever la température d’une zone réduite de matière, jusqu’à vaporisation. La puissance d’un laser varie en fonction du matériau à découper et de son épaisseur.

La zone thermiquement affectée (ou ZAT) par le rayon laser est relativement faible, ce qui explique le peu de déformation subie par les pièces découpées. La matière découpée change de nature chimique au point d’impact du laser et devient généralement plus rugueuse. A titre indicatif, la ZAT est de l’ordre de 0,3 mm sur une matière métallique.

Il est très courant d’utiliser un gaz additionnel (Argon, Azote, CO2) dans la zone de découpage pour en améliorer l’efficacité : soit pour repousser les débris de découpe afin de maintenir une zone de travail propre, soit pour neutraliser la ZAT et éviter la formation de flamme, soit pour favoriser la découpe par oxydation.

Ce procédé permet une découpe précise, nette et rapide de nombreux matériaux jusqu’à 25 millimètre[réf. souhaitée].

La découpe se fait généralement sur des plaques de matériaux par des machines comportant trois axes. Cependant, il est souvent possible de rajouter un quatrième axe qui permet de faire des gravures en révolution.

Dès l’apparition des sources laser, les industriels s’intéressent à la mécanique qui pourrait les insérer dans une machine-outil.

Les obstacles rencontrés sont alors la puissance disponible des sources laser et leur compacité. Ces obstacles sont levés dès 1967, lorsque Peter Houldcroft invente le procédé de découpe avec gaz d’assistance et buse de focalisation[1].

Depuis, la rupture technologique a permis au procédé de découpe laser de se répandre très rapidement dans l’industrie mondiale.

Depuis 2008, la réduction du prix des machines de découpe laser et l’essor du concept de Do It Yourself ont évité de populariser cette technologie auprès du grand public et de la rendre accessible aux artistes et bricoleurs. De nombreuses fonctions créatives utilisent la découpe laser pour créer des maquettes et concrétiser ainsi des idées.

Il y a plusieurs types de classification des technologies laser.

Les points communs permettant les regroupements en grandes familles sont :

  • leur puissance,
  • leur domaine de longueur d’onde couverte,
  • l’application qui les emploie,
  • la durée d’impulsion,
  • la fréquence,
  • la technologie de la construction.

Les lasers employés dans l’industrie pour la découpe sont principalement les lasers à source CO2, à source YAG et à fibre.

Actuellement, les lasers à source CO2 sont largement majoritaires en France[réf. souhaitée]. Ils permettent en effet de découper beaucoup plus de matériaux et à une vitesse plus élevée que les lasers pulsés.

Horloge murale originale réalisée avec la technologie de la découpe laser

Les applications militaires concentrent la majorité des investissements R&D dans ce domaine, notamment aux États-Unis[2].

Dans les domaines de la signalétique et de la décoration, la découpe de bois et de polymère est très contrôlée.

À partir des années 2000, les lasers commencent à investir le domaine du grand public, notamment par le biais de la personnalisation de masse. Les applications de découpe laser s’appliquent alors à des médailles, des objets publicitaires, des bijoux ou encore des bouteilles de spiritueux[3].

En 2007, les techniques ont vraiment évolué, la puissance des lasers de découpe CO2 dépasser les 6kW.

Grilles en acier et verre découpés au laser réalisées par Carlo Roccella

Toute matière peut être découpée par un laser : métal, textile, papier, carton, céramique, composite, cuir, verre, etc. Des longueurs d’onde spécifiques ont été développées pour obtenir un rendu optimisé sur chaque matière.

Certains matériaux présentent des propriétés qui complexifient leur réaction au laser : par exemple l’argent et le cuivre en raison de leurs propriétés réfléchissantes. Il est toujours important de bien qualifier l’adéquation entre le laser et la matière.

La découpe de métaux représente le domaine d’activité le plus important. Dans ce secteur, il est complémentaire à d’autres procédés comme la découpe par jet d’eau haute pression ou le poinçonnage.

Lors de l’utilisation d’un laser pour perforer des matières, il est conseillé de conserver un rapport de proportionnalité égal entre le diamètre de la perforation et l’épaisseur du matériau.

Le choix d’utilisation d’un laser prend en compte des critères de performance tels que la vitesse de découpe, l’intégration dans une chaîne de production et le rendu final sur matériaux.

La puissance d’un laser varie en fonction du matériau à découper et de son épaisseur. C’est un paramètre majeur dans le processus de découpe laser : plus la puissance est importante, plus l’impact sur le matériau est important. Une puissance élevée peut permettre d’augmenter la vitesse de découpe dans certaines configurations. Les lasers couramment utilisés ont une puissance de 4000 watts mais les sources peuvent varier de quelques watts à plus de 16 kW[réf. souhaitée][4].

Les machines-outils de découpe laser sont programmables et intégrables dans une chaîne de production. Asservies à un ordinateur personnel, elles quittent la chaîne de production pour s’intégrer à un environnement de création, par exemple dans un Fab-lab, en lien avec une imprimante 3D ou d’autres outils pour produire une grande variété de pièces ou d ‘objets.

Le laser permet de faire varier à volonté la forme découpée.

Il est souvent possible de graver du texte avec la même machine. Un logiciel de pilotage avec des fonctionnalités de création et de prévisualisation est alors utilisé pour mettre en forme un texte ou un élément graphique.

La plus grande contrainte du laser est l’effet thermique associé à l’opération de découpe et de marquage. Des techniques spécifiques de refroidissement de la matière à découper sont nécessaires : soit par l’adaptation de la vitesse, soit par l’apport d’un gaz adapté, soit par l’optimisation des paramètres du laser.

La connaissance des règles de sécurité est un impératif préalable à l’utilisation d’un laser[5],[6]. À titre de comparaison, un laser de classe II dangereux a une puissance de moins de 1 mW.

En raison du coût d’une machine-outil laser, peu accessible au grand public, des normes de sécurité et du niveau de technicité requises pour préparer des travaux de découpe, de nombreuses entreprises permettent leurs services pour répondre aux commandes des particuliers, que ce soit en boutique, en atelier ou en ligne.

Les travaux de découpe laser CO2 pour matériaux organiques parmi les demandes les plus populaires et offrant les prix les plus bas. Ces services sont généralement employés pour des épaisseurs faibles (1 à 6 mm).

Des sites en ligne permettent d’acheter des prestations de découpe.

Les coûts d’utilisation sont devenus très faibles grâce à la forte augmentation de la productivité des machines[réf. souhaitée].

Le laser est un marché mondial dominé par trois puissances : l’Allemagne, les USA et la Chine[7].

Le parc français de machines de découpe laser CO2 installés approche les 2000 unités avec environ 200 nouvelles machines par an[réf. souhaitée].

Historiquement, le monde du laser était dominé par les lasers CO2 qui représente toujours la plus grande partie du parc industriel. Cette technologie est l’apanage de grands groupes industriels tels que Coherent, Rofin-Synrad Technologies et Trumpf[8].

Le développement de technologies telles que les lasers fibre ont permis l’apparition d’un marché alternatif, avec des groupes industriels tels qu’IPG[9].

En parallèle, plusieurs groupes se sont spécialisés dans l’intégration des sources laser dans des machines industrielles. Gravotech représente par exemple l’un des plus importants intégrateurs mondiaux, avec près de 110 M€ de chiffre d’affaires en 2013[10].

Ces machines sont majoritairement utilisées par des PME spécialisées dans la sous-traitance en tôlerie. Le coût d’un équipement varie de 200 000 euros pour une machine d’occasion reconstruite à plus d’1 million d’euros pour les plus puissantes, les plus performantes et les plus automatisées avec robot de déchargement et triage de pièces.

Les sous-traitants facturent généralement leurs prestations au temps réel passé à découper les pièces. Le taux horaire varie de 50 € à plusieurs centaines d’euros suivant le procédé de découpe utilisé (basse ou haute pression azote, suivant la matière et/ou le souhait de ne pas avoir d’oxydation sur la tranche de la découpe).

Il existe des plateformes de découpe laser en ligne comme par exemple www.john-steel.com , www.la-decoupe.com , www.easymetal.fr Ces sites permettent via un configurateur de choisir les matériaux, l’épaisseur, de dimensionner la pièce et de payer en ligne.

  1. Les débuts de la découpe laser, par PA Hilton, 11th Nordic Conference in Laser Processing of Materials, Lappeenranta, Finlande, 20-22 août 2007, http://www.twi-global.com/technical-knowledge/published-papers /les-débuts-de-la-decoupe-laser-aout-2007/
  2. « l’utilisation militaire des lasers » par AG dans mensuel n°288 daté juin 1996 à la page 84 http://www.larecherche.fr/savoirs/autre/utilisation-militaire-lasers-01-06-1996-84044
  3. L’offre de personnalisation de Hennessy http://www.hennessy.com/us/collection/gifting/
  4. « Laser à solide – TRUMPF France », sur www.fr.trumpf.com (consulté le )
  5. Décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant [archive]sur le site legifrance.gouv.fr
  6. Sécurité des appareils à laser sortant : la nouvelle réglementation à partir du 1euh juillet 2013 [archive]sur le site economie.gouv.fr du 1euh juillet 2013
  7. « Trumpf : la machine-outil allemande triomphante rattrapée par la crise », Jean-Philippe Lacour, 18 octobre 2012, Les Echos https://www.lesechos.fr/18/10/2012/lesechos.fr/0202334844004_trumpf— la-machine-outil-allemande-triomphante-rattrapee-par-la-crise.htm
  8. « Global CO2 Lasers Market for Marking and Engraving Applications 2015-2019 », décembre 2014, Research and Markets http://www.researchandmarkets.com/research/t37964/global_co2_lasers
  9. « Global Industrial Fiber Laser Market 2014-2018 », octobre 2014, Research and Markets http://www.researchandmarkets.com/reports/3022322/global-industrial-fiber-laser-market-2014-2018#adaptive
  10. « Biens d’équipement », LBO France http://www.lbofrance.com/fr/gravotech

Articles connexes[modifier | modifier le code]

Liens externes[modifier | modifier le code]

Bibliographie[modifier | modifier le code]

  • Bromberg, Joan (1991). Le laser en Amérique, 1950-1970. Presse du MIT. p. 202. (ISBN 978-0-262-02318-4).
  • Oberg, Erik; Jones, Franklin D.; Horton, Holbrook L.; En ligneRyffel, Henry H. (2004). Manuel des machines (27e éd.). New York, NY : Industrial Press Inc. (ISBN 978-0-8311-2700-8).
  • Todd, Robert H.; Allen, Dell K.; Alting, Leo (1994). Guide de référence des procédés de fabrication. Presse industrielle inc. (ISBN 0-8311-3049-0).
