Comment utiliser un graveur laser CO2 : guide de gravure laser étape par étape

En tant que fier propriétaire d’un graveur laser CO2 OMTech MF2028-60W (et d’une fibre 30W également), je travaille avec ma machine laser CO2 depuis mars 2021, et ça a été toute une courbe d’apprentissage à coup sûr, mais ça a aussi été excitant de voir toutes les différentes choses que je pouvais faire.

Découpe Laser Bois Banner | R3V Laser

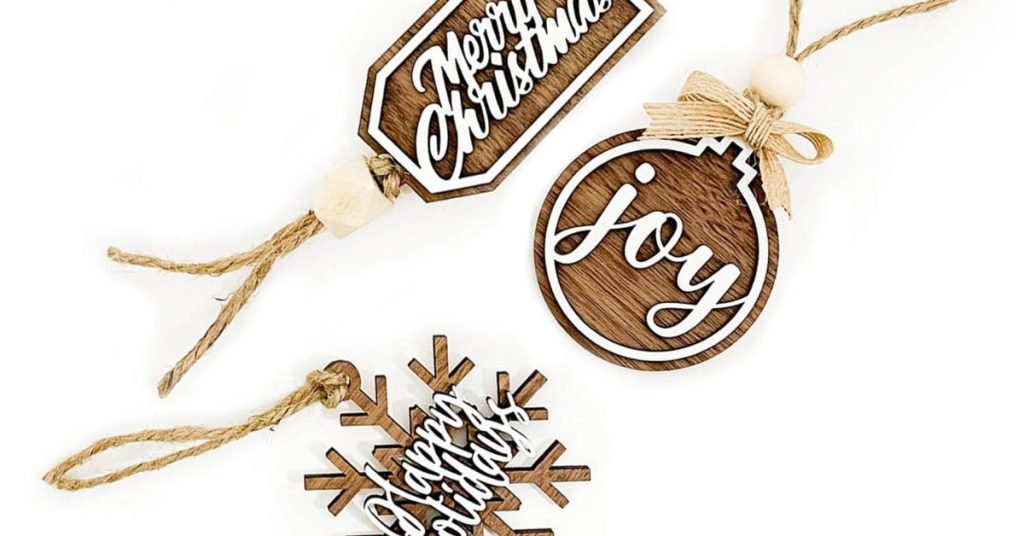

À l’approche des fêtes de fin d’année, je voulais créer des accessoires de bricolage qui mettraient une touche d’amour supplémentaire dans mes cadeaux. Dans ce projet de vacances amusant et simple, je vais concevoir des étiquettes de Noël pour ajouter du caractère à vos cadeaux de bricolage.

Il y a tellement de façons différentes d’utiliser ces étiquettes de vacances : ornements d’arbre, étiquettes de stockage, ou pour compléter votre emballage cadeau. Ils sont conçus pour être suspendus au haut d’un bas de Noël ou à la poignée d’un sac cadeau. Vous pourriez l’attacher sur l’arc d’une boîte cadeau ! Ils peuvent même être personnalisés si vous le souhaitez. Ce projet est également un moyen simple d’utiliser vos déchets et de créer de belles pièces mémorables que les gens vont adorer.

Dans cet article, je fournirai un simple guide de gravure au laser étape par étape avec des instructions détaillées sur la façon de graver au laser certaines étiquettes de Noël et de vacances, comment utiliser LightBurn, comment utiliser un contrôleur Ruida, et plus encore ! Ce projet m’a pris environ une demi-heure à réaliser sur mon graveur laser 60W.

Avant de commencer un projet, assurez-vous que vous avez déjà fait votre configuration de la machine, alignement du miroir et test de rampe. Vous pourriez également bénéficier de exécuter des cartes de test ou télécharger des bibliothèques si vous avez besoin d’une idée par où commencer (tous disponibles sur le groupe Facebook OMTech).

Liste des matériaux de gravure au laser

Pour fabriquer ces étiquettes de vacances avec votre graveur laser CO2, vous aurez besoin des matériaux suivants :

  • 1 feuille de bouleau baltique 1/8 pour la couche supérieure
    • Je peins puis masque avant de couper
  • 1 feuille d’érable 5/32
  • super colle
  • Ruban/ ficelle/ ficelle

Vous pouvez, bien sûr, sélectionner les matériaux que vous souhaitez utiliser pour réaliser ce projet. Personnellement, j’aime beaucoup le contraste entre les bois blancs et les bois plus foncés, mais vous pouvez utiliser ce que vous voulez. Je suggère d’utiliser un bois plus fin pour la couche supérieure afin qu’il n’ait pas l’air trop volumineux, mais cela dépend de vos goûts personnels.

Les bases du masquage : Comment masquer le bois pour la gravure au laser

Si vous êtes nouveau dans la communauté laser et que vous ne savez pas exactement ce qu’est le masquage, le masquage est un type de ruban fin à base de papier que vous pouvez coller sur votre bois ou votre acrylique, de sorte que lorsque vous coupez et gravez, vous aurez une belle, propre conceptions avec un minimum de char. De nombreuses personnes qui ont amélioré l’assistance aérienne n’ont peut-être pas besoin de le faire, mais je trouve que cela donne les résultats les plus parfaits, c’est pourquoi je préfère le faire avec mes projets. L’inconvénient est qu’il peut devenir un risque d’incendie potentiel (en particulier avec les acryliques), alors assurez-vous de surveiller votre machine et d’être en veille.

J’ai principalement utilisé le masquage à base de papier 4075-RLA, et cela a très bien fonctionné pour une variété de bois, d’acryliques et même de faux cuirs résistants au laser que j’ai utilisés.

Le masquage se présente généralement sous la forme d’un gros rouleau. J’ai vu des rouleaux de 6 pouces et 12 pouces et j’ai utilisé les deux sans problème. Disposez simplement votre matériau, décollez une bande de masquage d’environ 21 pouces, puis coupez-la avec des ciseaux ou un couteau utilitaire. Je le laisse volontairement un peu long, pour pouvoir décaper les côtés si besoin. Ensuite, une fois que votre masquage est prêt, posez-le simplement sur le matériau (je préfère de gauche à droite) et aplatissez-le doucement en le poussant sur tout le matériau. Une fois qu’il est dessus, vous pouvez utiliser une carte ou un outil de grattage en plastique pour vous assurer qu’il adhère correctement.

Un autre aspect intéressant du masquage est que vous pouvez pulvériser de la peinture, teindre ou peindre votre bois au préalable, laisser sécher, puis le masquer. Ainsi, lorsque vous le gravez et le coupez, vous obtiendrez des résultats propres et des bords non peints ou sans gâchis !

Les bases : Comment utiliser LightBurn

Dans LightBurn, vous avez le choix entre plusieurs options. Vous pouvez concevoir à partir de zéro en utilisant des formes simples et des polices installées, ou vous pouvez choisir d’importer un fichier tel qu’un .SVG ou .Ai à partir d’un autre logiciel comme Inkscape ou Adobe Illustrator. J’ai choisi de faire tout mon travail de conception dans Adobe, puis de l’importer dans LightBurn pour les modifications et retouches finales.

Les exemples de projet que je vous montre dans cet article sont disponibles en téléchargement sur le site Web d’OMTech, vous pouvez donc suivre cela si vous le souhaitez.

Importation d’un motif à graver au laser

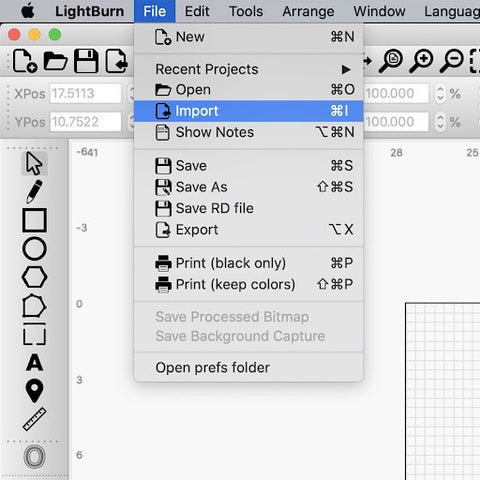

Pour importer un dessin dans LightBurn que vous avez téléchargé ou enregistré à partir d’un autre programme, allez simplement dans Fichier puis cliquez sur Importer, comme le montre le graphique ci-dessous.

Comment graver au laser avec Lightburn

Il est livré avec quelques instructions de base sur la façon d’utiliser le fichier, alors permettez-moi de donner un bref aperçu de ce que signifie chaque élément. Veuillez noter que si vous achetez des fichiers de gravure laser ou téléchargez des fichiers de conception d’autres créateurs, chacun conçoit ses fichiers différemment. Certains peuvent être accompagnés d’instructions, d’autres non.

Les balises modifiables sont simplement les éléments simples que j’ai créés et qui peuvent être utilisés pour vos propres conceptions personnalisées. Vous pouvez ajouter vos propres mots, graphiques ou photos, tout ce que vous choisissez et préférez faire.

Les étiquettes prêtes à l’emploi contiennent déjà des mots de base fusionnés, elles sont donc à peu près prêtes à être découpées au laser. Cela montre un visuel de la façon dont les dessins sont également superposés les uns sur les autres.

Enfin, les répartitions des couches montrent comment les couches doivent être séparées lors de la coupe. Lorsque je travaille, j’essaie généralement d’éviter le plus de gaspillage possible, j’ai donc tendance à emboîter les choses aussi près que possible (voir les autres photos pour référence).

Veuillez également noter que bien qu’il s’agisse de motifs à deux couches découpés dans du bois, vous pouvez également les définir pour graver ou décrire le texte à placer, si vous le souhaitez.

Il y a trois façons de configurer le(s) fichier(s). Laisse-moi expliquer.

Comment graver au laser un contour simple

Un contour simple ira juste au-dessus du contour de la couche supérieure. Pour ce faire et ne pas couper à travers votre matériel, vos réglages de « ligne » et de puissance doivent être très bas. L’un des avantages est que cela peut aider à placer exactement la couche sur le dessus, surtout si vous avez beaucoup de pièces. Vous trouverez ci-dessous un exemple de l’apparence du fichier et du résultat. Il est plus difficile de voir sur les bois plus sombres, mais vous pouvez toujours avoir une idée de l’emplacement du contour à des fins de placement.

Combien de temps faut-il pour graver au laser le contour VS une gravure réelle ? La conception ci-dessous a pris environ 37 secondes pour dessiner et couper, tandis que la gravure et la coupe ont pris environ 4 minutes.

Comment graver au laser des étiquettes de cadeaux de Noël DIY

Comment graver au laser une découpe

Ce ne sont que deux couches distinctes réalisées avec deux matériaux différents. Les calques doivent être définis sur ligne et les deux doivent être coupés.

comment graver au laser des étiquettes cadeaux bricolage

Comment graver au laser une gravure simple

Il s’agit d’un «remplissage» à une couche (ce qui signifie graver), puis d’une «ligne», qui découperait le contour et le trou. Vous vous demandez peut-être combien de temps il faut pour graver au laser VS combien de temps il faut pour couper au laser. Bien que cela dépende de votre machine, sur mon 60W, il a fallu environ 4 minutes pour graver VS 2 minutes pour couper.

comment graver au laser une étiquette cadeau

Un récapitulatif pour tous les temps:

  • Contour simple et coupe : 37 secondes
  • Découpe en couches : 2 minutes
  • Gravé et découpé : 4 minutes

Chargement de votre matériau et découpe laser

Avant d’allumer votre machine, allumez d’abord votre système de refroidissement par eau et laissez-le fonctionner pendant une minute ou deux. Ensuite, allumez votre machine et laissez-la démarrer.

Chargez d’abord un matériau et assurez-vous d’utiliser des aimants lourds pour le maintenir enfoncé afin d’éviter tout mouvement et déformation. Vous devez également vérifier votre hauteur focale et ajuster le lit à la bonne distance, si nécessaire.

Commencez avec le noyer 5/32, et le design est imbriqué comme le graphique ci-dessous.

gravure laser avec LightBurn

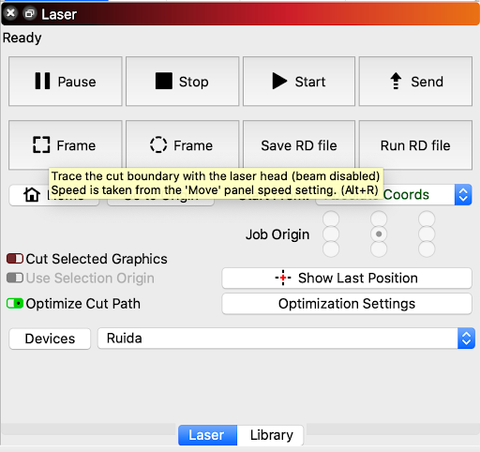

Maintenant que votre matériel est chargé, retournez sur votre ordinateur et cliquez sur Cadre dans LightBurn. Cela montrera l’emplacement où les dessins seront coupés. Si les motifs ne sont pas au bon endroit, vous pouvez simplement déplacer les éléments, puis cliquer à nouveau sur « Cadre ».

comment utiliser le cadre dans LightBurn

Vous voulez vous assurer que vous disposez des paramètres laser corrects en fonction de votre machine et du style que vous recherchez. Je vais simplement dans ma bibliothèque et sélectionne le type de matériau que j’utilise.

Une fois que vous êtes satisfait de votre placement et que vos calques sont correctement définis, vous pouvez envoyer le travail à votre laser. La raison pour laquelle j’ai choisi d’envoyer le travail VS en cliquant sur Démarrer dans LightBurn est que j’ai eu des problèmes avec la déconnexion du câble USB à mi-parcours, provoquant une coupure étrange de mon laser. Ce n’est peut-être qu’un problème de Mac, mais j’ai choisi de le faire par précaution pour éviter tout gaspillage de matériel.

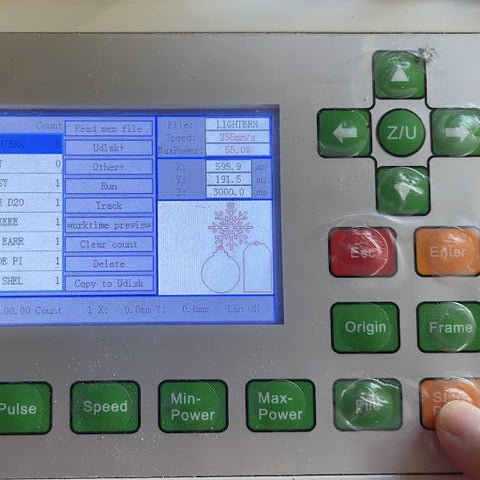

Depuis le contrôleur Ruida, vous pouvez sélectionner votre fichier puis lancer le travail !

gravure laser avec contrôleur ruida

Pour la couche supérieure, suivez le même processus que ci-dessus. Je déplace mes graphiques qui ne sont pas utilisés sur le côté et je déplace simplement les bons graphiques vers la zone que je prévois de couper. Chargez simplement votre matériau dans votre graveur laser, assurez-vous que vos graphiques de couche supérieure sont dans le bon emplacement et la bonne zone, puis envoyez le travail à votre machine !

Assemblage des pièces

Lorsque vous avez fini de couper les deux couches sur votre laser co2, il est maintenant temps d’assembler ! J’avais déjà masqué les deux feuilles, donc la première étape serait de décoller le masquage.

Une fois le masquage pelé pour les deux couches, je procède ensuite à l’utilisation de super glue. J’ai eu beaucoup de chance avec la colle Starbond et Gorilla Gel. J’ajoute simplement de petits points à la couche externe, puis si elle est trop épaisse, je la tamponne doucement contre une serviette en papier avant de coller ensemble.

Ensuite, je le colle, je pose une serviette en papier dessus, puis quelque chose d’un peu lourd pour m’assurer que tout adhère correctement. Dans mon cas, j’utilise une planche à découper en marbre cassée que j’ai sous la main.

J’essaie de le laisser reposer pendant au moins une demi-heure – le plus longtemps sera le mieux.

Une fois le séchage terminé, j’enlève le poids et j’ajoute la ficelle/le ruban.

Dans certains cas, j’aime ajouter des finitions comme des perles en bois ou des petits nœuds que je fais à la main. Ce n’est pas pour tout le monde, cependant! N’hésitez pas à personnaliser vos balises comme bon vous semble. Si vous êtes plutôt un apprenant visuel, vous pouvez également suivre la vidéo publiée sur la chaîne Youtube d’OMTech !

Principes de base de la gravure au laser : autres trucs et astuces

J’ai rencontré quelques accrocs au cours de ce projet. Le texte original que j’avais fini par se casser, j’ai donc dû augmenter l’épaisseur pour le rendre un peu plus solide. J’ai également eu des zones où le masquage ne tenait pas correctement, ce qui a entraîné des zones carbonisées sur mon texte blanc.

Si vous rencontrez des problèmes similaires avec votre laser co2, vous pouvez essayer les astuces suivantes :

  • Si votre police ou votre texte est trop fin et que vous remarquez qu’il se brise, essayez d’ajouter un décalage pour l’épaissir un peu.
  • Vous pouvez nettoyer le char avec une gomme magique et un peu d’eau. Si vous n’avez pas de gomme magique sous la main, vous pouvez essayer un peu d’alcool à friction et un chiffon.
    • J’ai aussi vu des gens suggérer du vinaigre blanc. J’ai essayé cela, mais j’ai trouvé que cela rendait ma gravure extrêmement légère.
  • La gravure variera en fonction de vos paramètres de puissance/vitesse, LPI (lignes par pouce) et de votre matériau. J’ai tendance à finir et à sceller beaucoup de mes bois, ce qui les rend plus foncés. Pour les bois plus foncés que vous souhaitez graver, vous voudrez jouer avec les réglages qui vous conviennent le mieux.
    • Remarque : Parfois, si vous gravez trop profondément, vous remarquerez que l’intérieur de votre gravure peut commencer à s’écailler. Juste quelque chose à garder à l’esprit!

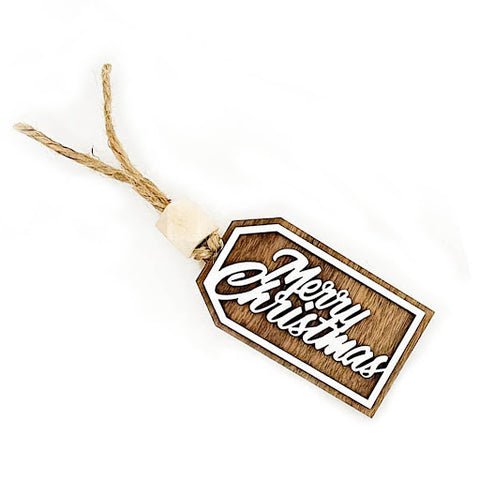

Le résultat final :

étiquette-cadeau bricolage de noël gravée au laser

Cette étiquette est destinée à être enroulée autour du haut d’un bas ! Il ajoute un joli souvenir pour accompagner d’autres cadeaux de bricolage. D’autres utilisations pour ledit fichier seraient des ornements ou même des étiquettes cadeaux. Vous pouvez les enrouler autour de la poignée d’un sac cadeau, rendant le cadeau plus unique.

J’espère que vous en avez appris plus sur comment utiliser un graveur laser. Si vous recherchez plus d’articles pédagogiques sur votre laser CO2, veuillez consulter le reste de nos didacticiels Comment graver au laser à l’adresse Centre de ressources OMTech.

Par Kristina S., rédactrice et utilisatrice d’OMTech
