Gravure laser sur bois : comment trouver les meilleurs réglages !

Apprenez tout sur la gravure laser pour le bois, depuis la façon d'exécuter un test sur votre bois jusqu'à la réalisation de quelques projets différents.

Je me suis tellement amusé avec ma machine de découpe laser ces derniers temps ! Dans mon dernier article sur le xTool F1, nous avons abordé la gravure sur métal et acier inoxydable et aujourd'hui nous nous plongeons dans la gravure sur bois.

Il existe de nombreuses machines laser sur le marché qui peuvent graver et couper du bois, mais comme le type de bois que vous utilisez sera le plus important, nous allons voir comment tester vos paramètres laser pour obtenir les meilleurs résultats.

Si vous êtes ici, soit vous possédez une machine de gravure laser haute puissance, soit vous envisagez de vous en procurer une. Les deux marques les plus populaires que j'ai vues sur le marché sont Glowforge et xTool.

Comme Glowforge était très cher (le nouveau Glowforge Aura n'était pas encore sorti), je n'ai utilisé que la gamme de produits xTool.

En fonction de ce que vous voulez faire et du montant de votre budget, il existe plusieurs options différentes, notamment le xTool D, le xTool P2, le M1 et le dernier système laser portable, le F1.

Vous pouvez lire mon article ici sur le xTool F1 qui dispose à la fois d'un laser infrarouge et d'un laser à diode. Différents matériaux nécessitent un faisceau laser différent, c'est donc incroyable d'avoir les deux options de tête laser disponibles dans un seul outil !

Divulgation : cet article contient des liens d'affiliation de xTool, Shareasale, Cricut, Awin et Amazon.com. Je reçois une petite commission sans frais pour vous lorsque vous effectuez un achat en utilisant mes liens (texte violet). En tant qu'associé Amazon, je gagne des revenus grâce aux achats éligibles.

L'un des grands avantages du F1 est qu'il est compact et portable, ce qui vous permet de graver lors de foires artisanales ! La possibilité d’ajouter de la personnalisation à divers matériaux augmentera certainement les revenus de vos petites entreprises.

Comment trouver vos paramètres de bois

Nous allons voir comment trouver les paramètres de gravure et de gravure de votre pièce de bois car, à mon avis, c'est l'étape la plus importante pour obtenir une coupe nette !

Il existe tellement de types de bois différents que xTool Creative Space ne pourrait pas tous les répertorier comme références. Cela ne dépend même pas du type de matériaux en bois que vous utilisez, cela dépendra du lot de produit en bois ainsi que des lignes et des nœuds du grain qu'il contient.

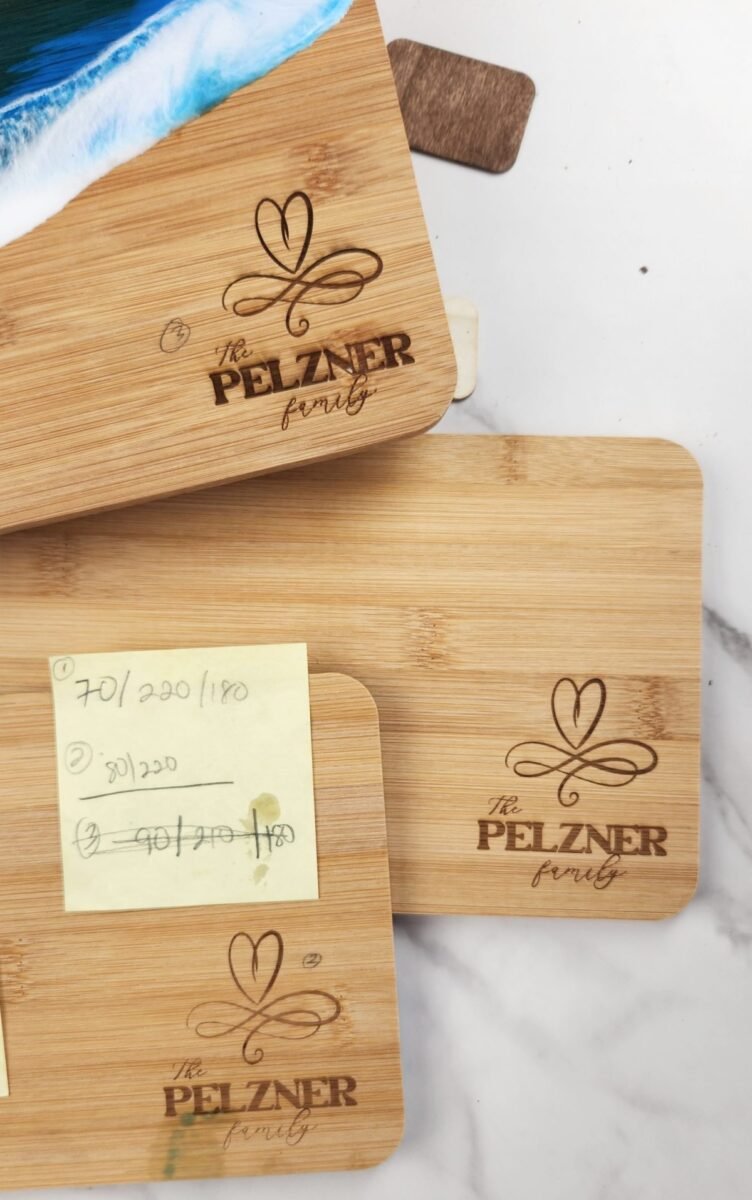

Prenez ces planches à découper en bambou que j'ai achetées chez Dollar Tree. J'ai exécuté environ quatre réglages de puissance et de vitesse différents pour trouver celui qui me plaisait.

Ensuite, je suis allé acheter d'autres planches à découper dans le même magasin et j'ai utilisé les mêmes paramètres de gravure et le même fichier vectoriel, pensant que la gravure serait exactement la même. Faux!!

Les nouvelles planches à découper que j'ai achetées étaient de couleur plus claire que celles sur lesquelles j'ai fait tous mes tests, pouah !

Mon conseil serait donc que si vous trouvez un bois que vous aimez et pensez que vous réaliserez beaucoup des mêmes projets de menuiserie, achetez un tas de bois en même temps afin qu'il provienne du même lot.

Une fois que vous vous serez habitué à la gravure laser sur bois, vous déterminerez le bois le mieux adapté à vos besoins, mais cela demande beaucoup d'essais et d'erreurs.

Ne vous attendez pas à acheter un graveur de haute qualité et à pouvoir le vendre lors d'un salon d'artisanat ce week-end. Prenez votre temps et découvrez votre machine et son processus de gravure.

Exécution d'un tableau de tests de matériaux dans xTool Creative Space

Parlons donc de la façon d'exécuter une matrice de test de matériaux. Dans la dernière mise à jour XCS, xTool a rendu très facile la conception et l'exécution d'un test rapide d'un certain nombre de paramètres de configuration.

C'est ce que je fais.

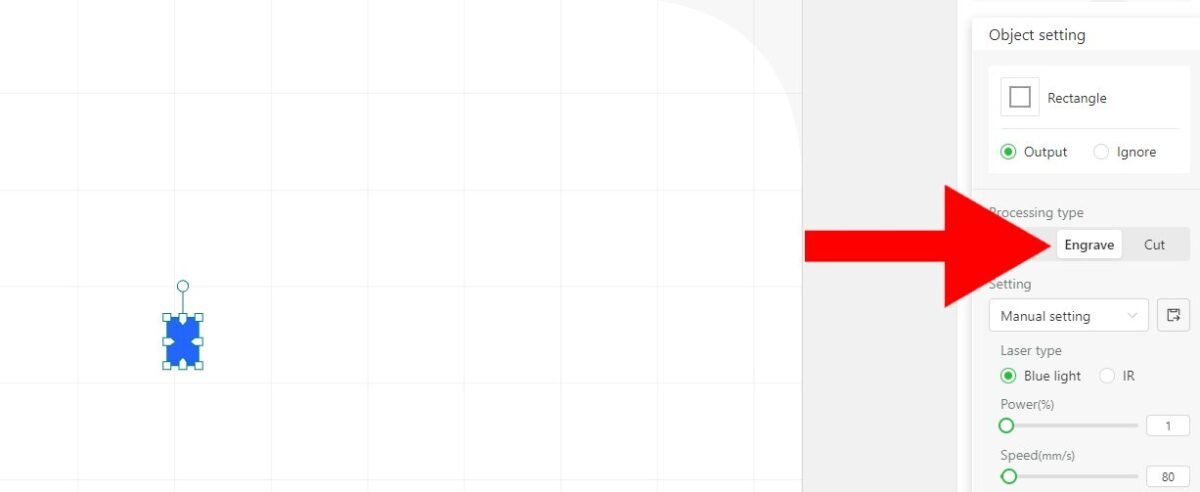

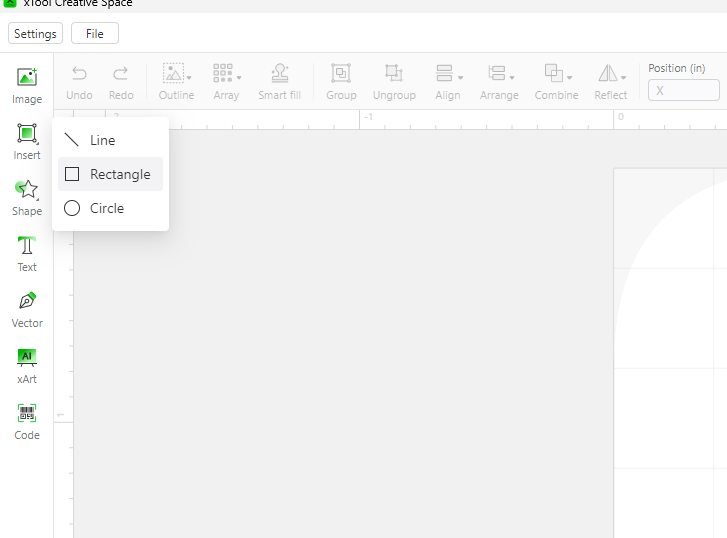

Tout d’abord, insérez un rectangle ou une lettre dans l’espace de création xTool. Pendant que le rectangle est sélectionné, cliquez sur Graver sur le côté droit de l'écran.

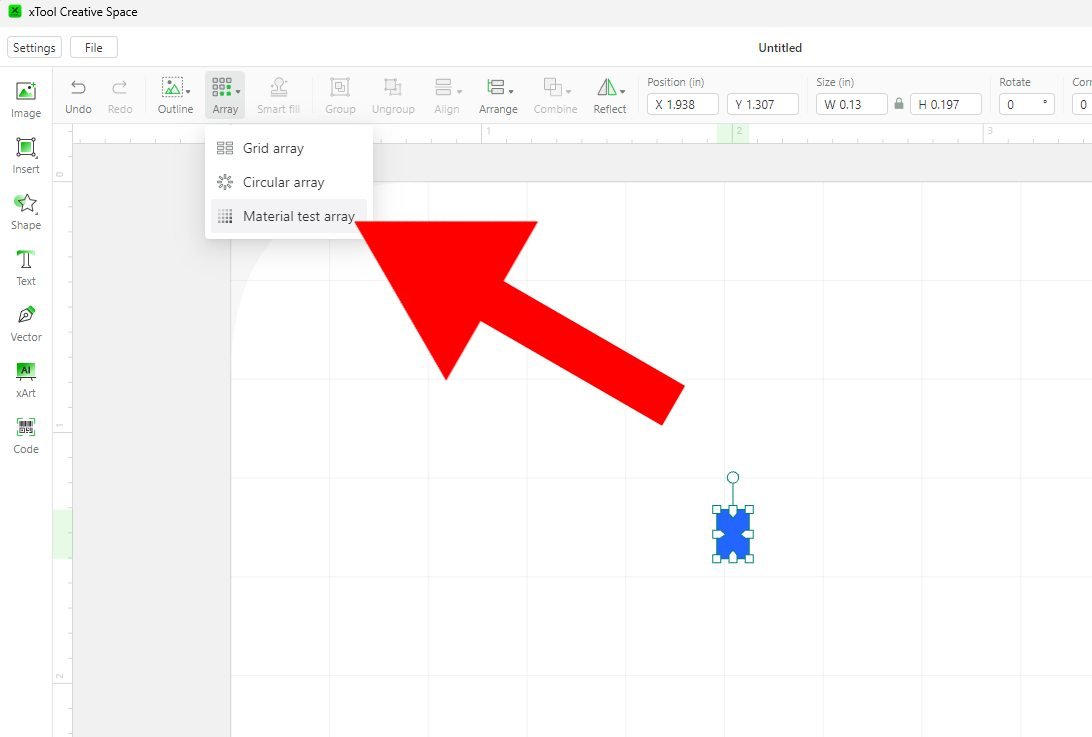

Cliquez ensuite sur la liste déroulante Array, puis sur Material Test Array.

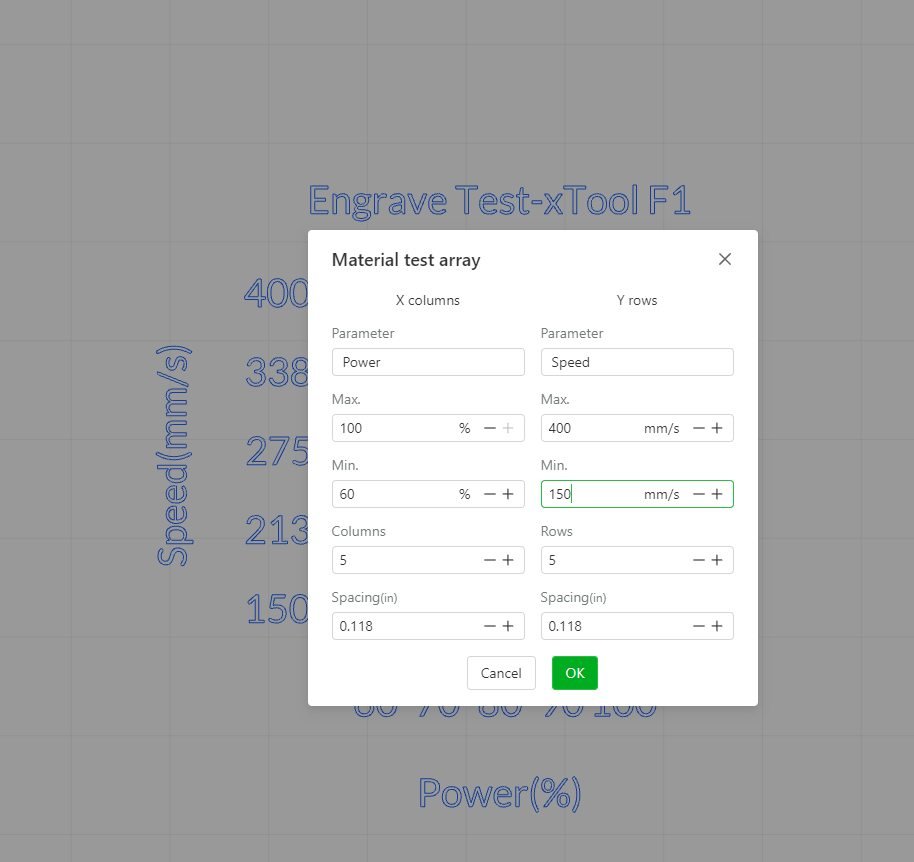

Vous obtiendrez un écran contextuel. Vous pouvez désormais modifier la quantité minimale et maximale de puissance et de vitesse du laser.

Vous remarquerez que le premier écran a une vitesse maximale très élevée. Nous n'avons pas besoin d'aller aussi vite, car le bois a besoin d'une vitesse plus faible pour obtenir les détails les plus fins.

J'aime mettre entre parenthèses les paramètres recommandés par xTool. Vous pouvez accéder à leurs paramètres ici.

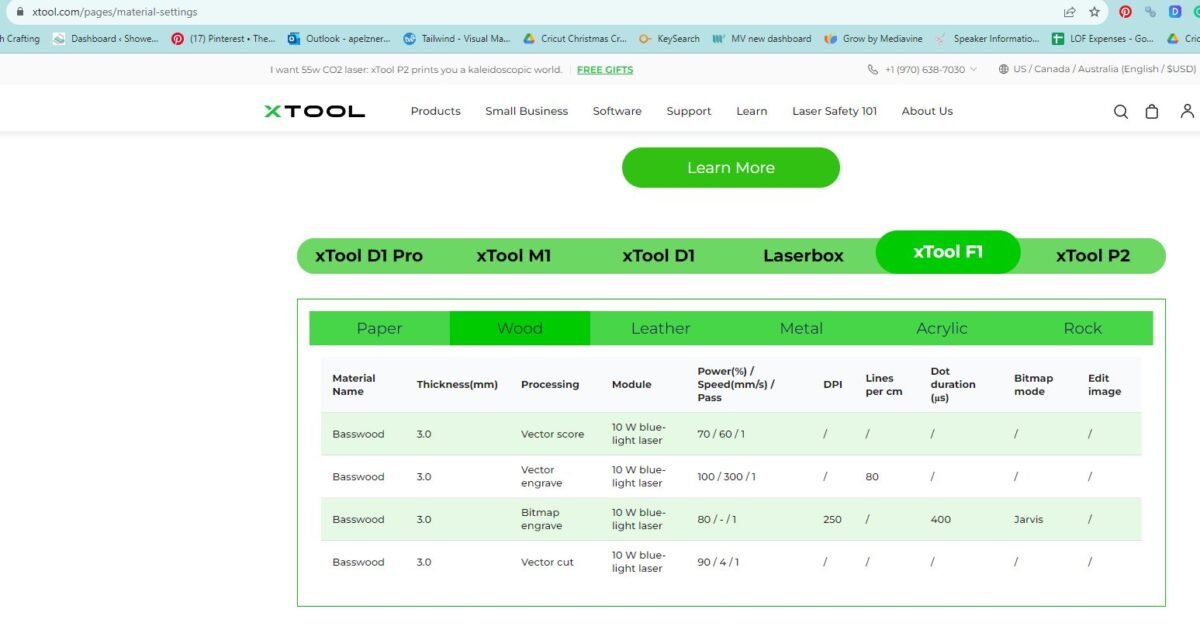

Choisissez la machine que vous utilisez, puis le matériel. Vous pouvez voir pour le F1, alors seulement le tilleul est répertorié (qui est un bois tendre), mais c'est un bon point de départ pour toutes sortes de bois.

Leurs paramètres recommandés pour la gravure vectorielle pour le tilleul de 3 mm utilisent le laser à lumière bleue de 10 W (utilisez la lumière bleue pour les matériaux organiques) à 100 % de puissance, une vitesse de 300 mm/s, un seul passage et 80 lignes par cm.

J'ai donc modifié mes paramètres de test pour tester ces paramètres entre parenthèses. Vous pouvez augmenter le nombre de colonnes si vous souhaitez effectuer de nombreux tests.

Je l'ai juste laissé à 5 colonnes et lignes et j'ai changé la puissance minimale à 60 % et la puissance maximale à 100 %. Ensuite, j'ai changé la vitesse pour tester de 150 mm/s à 400 mm/s.

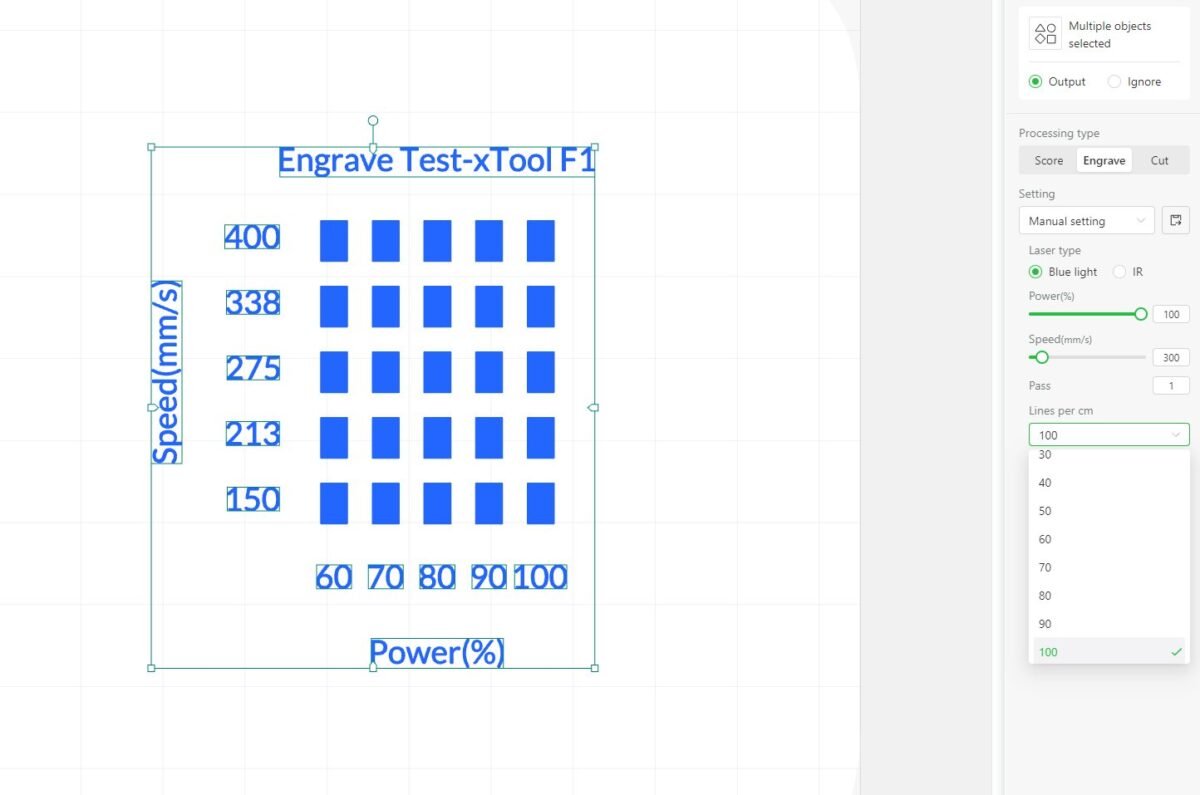

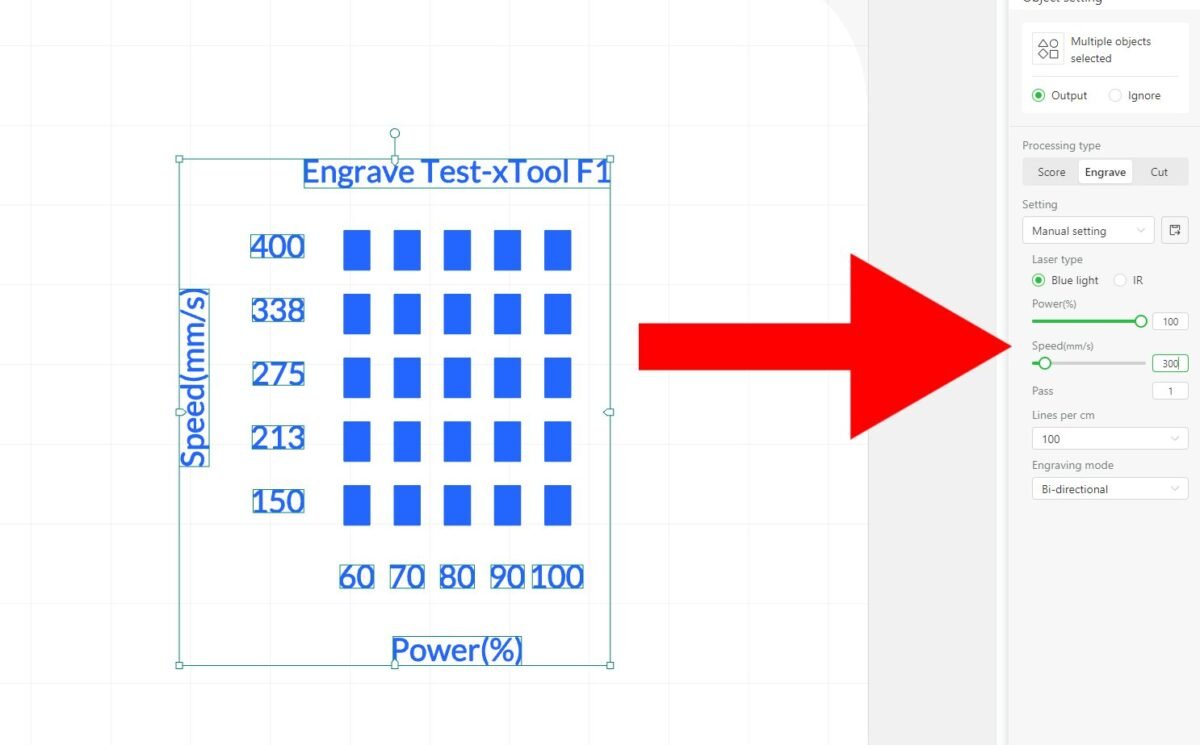

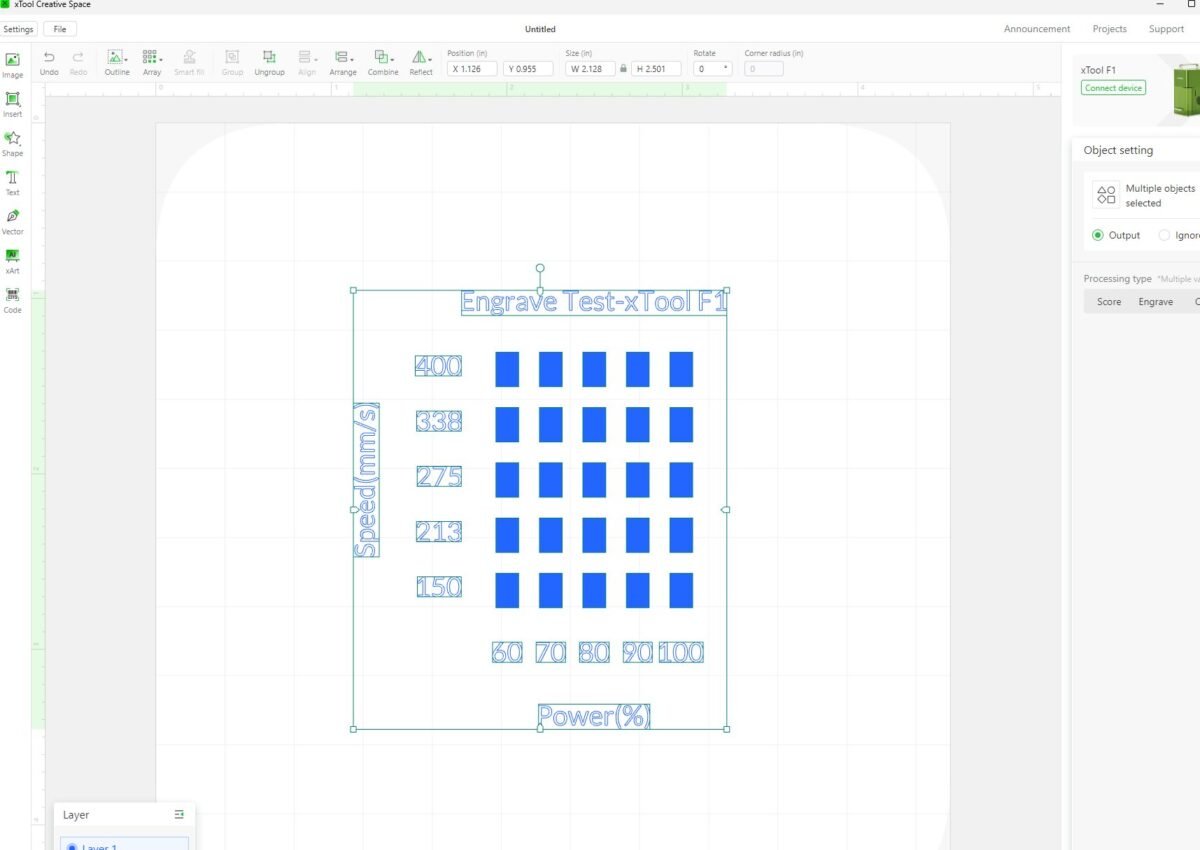

Le logiciel a automatiquement multiplié le rectangle que j'avais inséré et a donné à chaque rectangle une puissance/vitesse différente. Plutôt cool, non ??

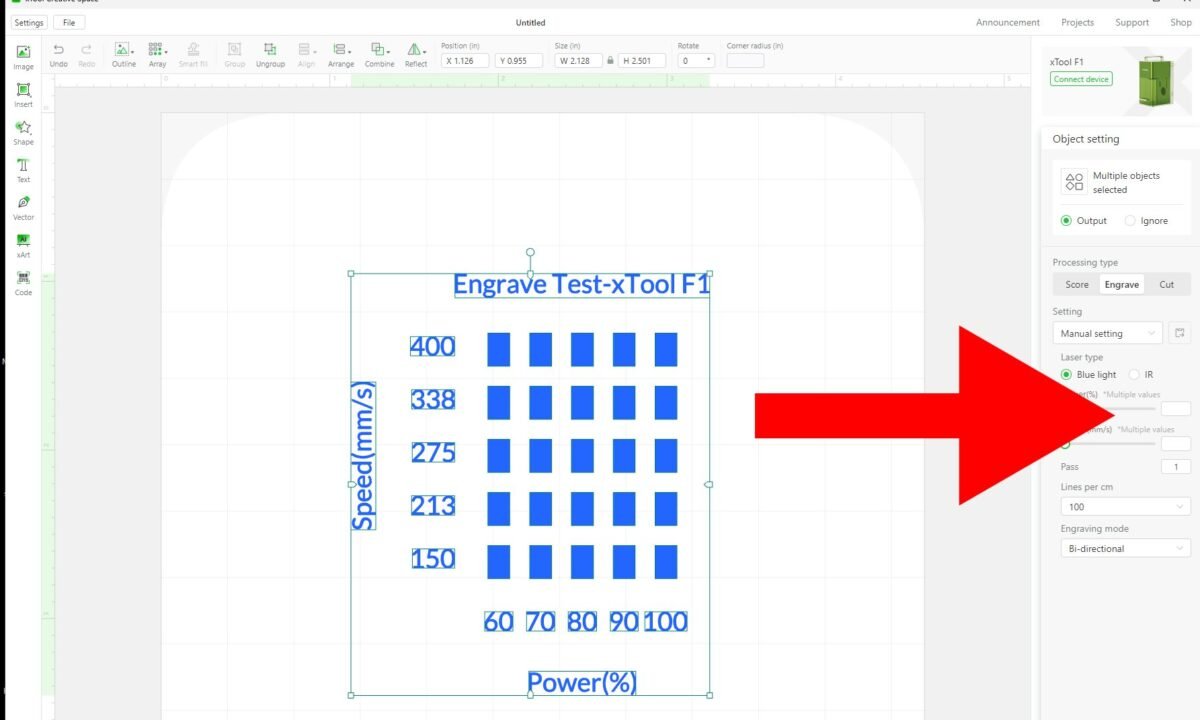

Si vous regardez le panneau Paramètres d'objet, vous verrez qu'il est écrit « valeurs multiples », ce qui signifie que chaque rectangle est défini sur un paramètre individuel ainsi que sur un paramètre de puissance et de vitesse.

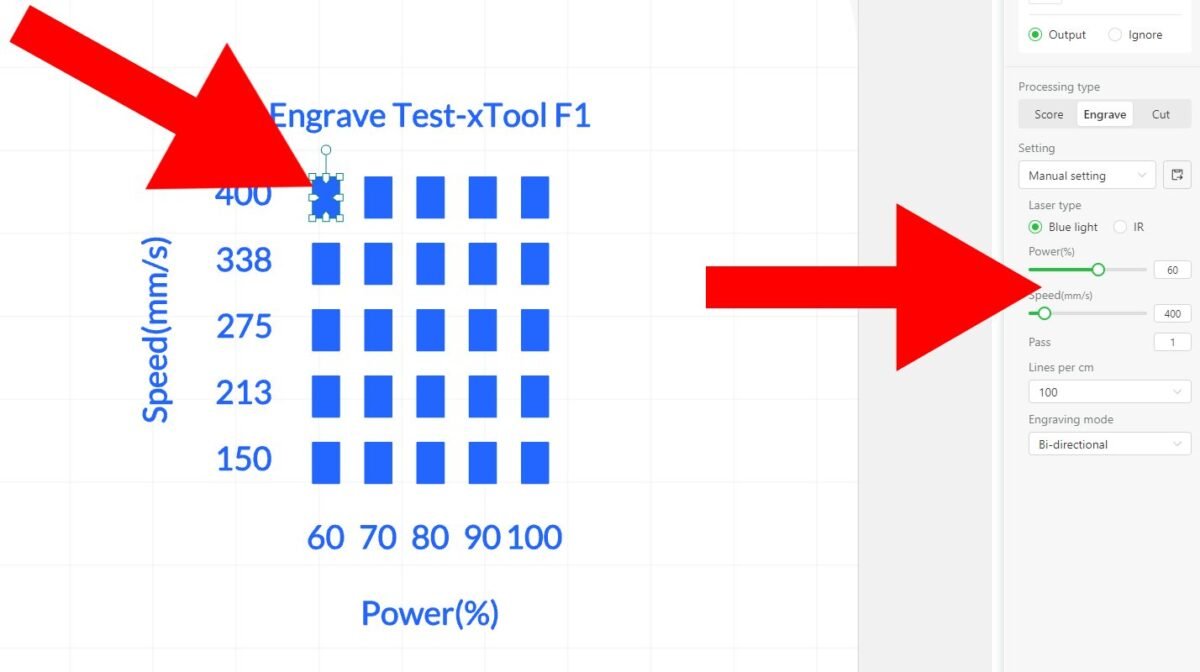

Si vous voulez vous en assurer, vous pouvez dissocier le tableau et cliquer sur chaque rectangle individuel. Les paramètres de puissance et de vitesse s’ajusteront automatiquement sur le panneau de droite. Assurez-vous simplement de vous regrouper si vous faites cela !

Pour une raison quelconque, le libellé et les chiffres du tableau réel ne changent pas (je ne sais pas si c'est juste un problème), mais je m'assure de changer tous les mots et les chiffres en Engrave 100/300/1.

La seule chose que vous ne pouvez pas tester dans un tableau, ce sont les lignes par cm, vous devrez donc peut-être créer plusieurs tableaux. J'ai laissé le mien à 100 lpc (mais vous pouvez essayer entre 80 et 120).

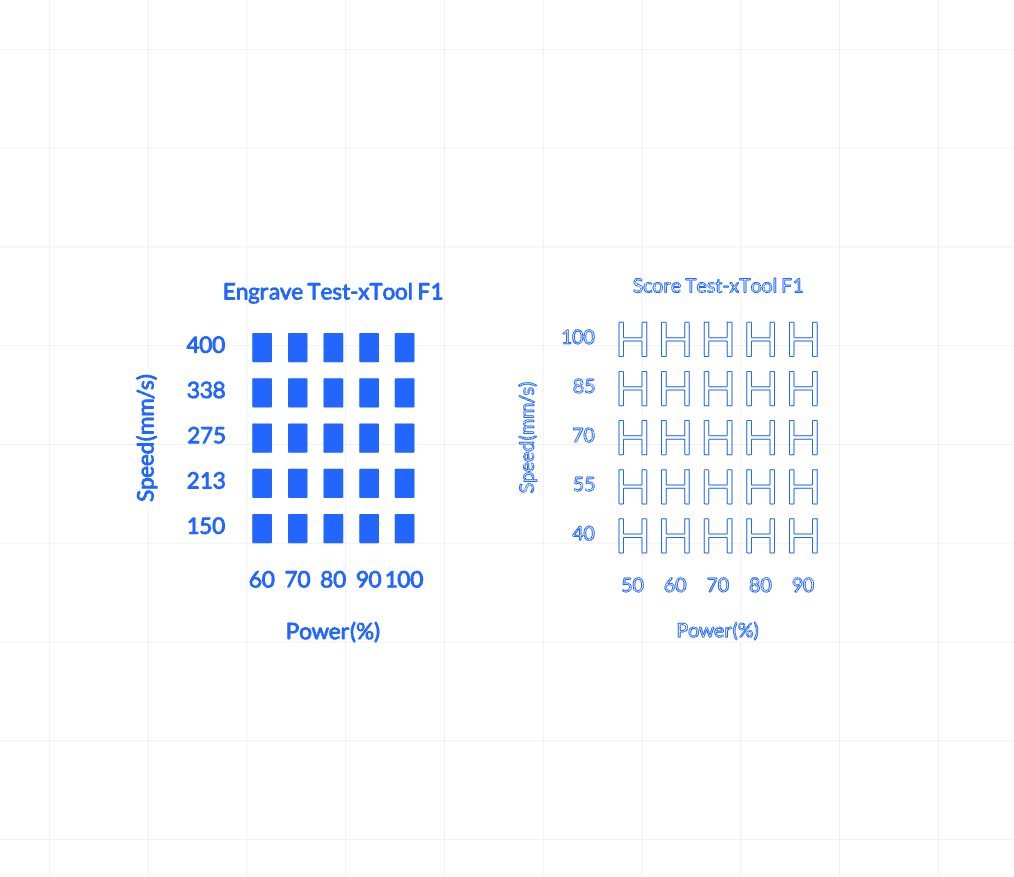

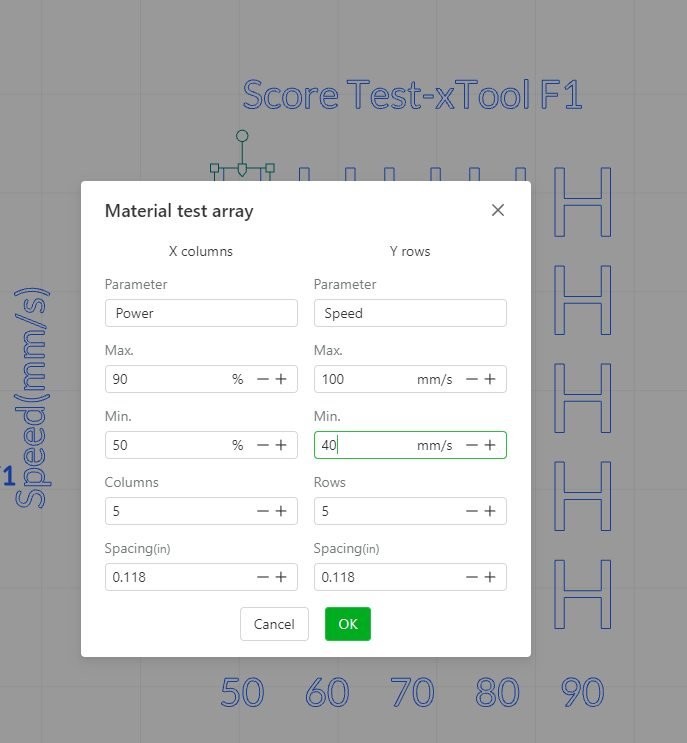

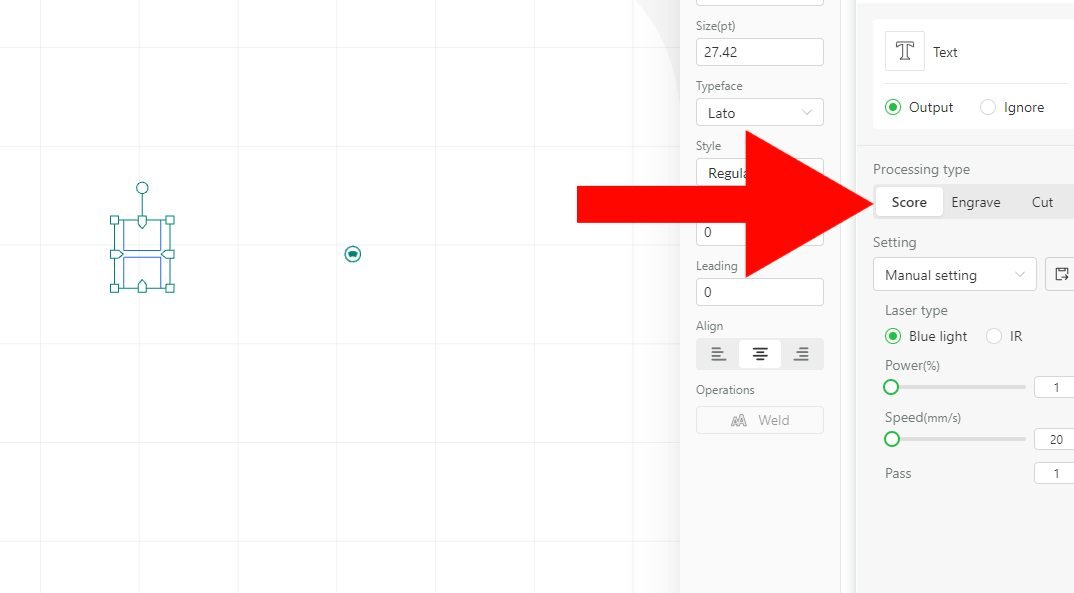

Vous pouvez suivre le même processus pour créer un tableau de tests de score. J'ai utilisé la lettre H pour celui-ci et j'ai modifié mes paramètres de score pour tester une puissance de 50 à 90 % et une vitesse de 40 à 100 mm/s.

Ensuite, j'enregistre le fichier sous le nom de « tableau de test du bois » afin de pouvoir l'ouvrir à chaque fois que je souhaite tester un nouveau type de bois.

Dimensionnez les images pour qu'elles s'adaptent à la zone de travail. Cliquez sur Cadrage pour voir où seront les zones gravées si vous le souhaitez (un rectangle bleu délimitera l'emplacement de la zone).

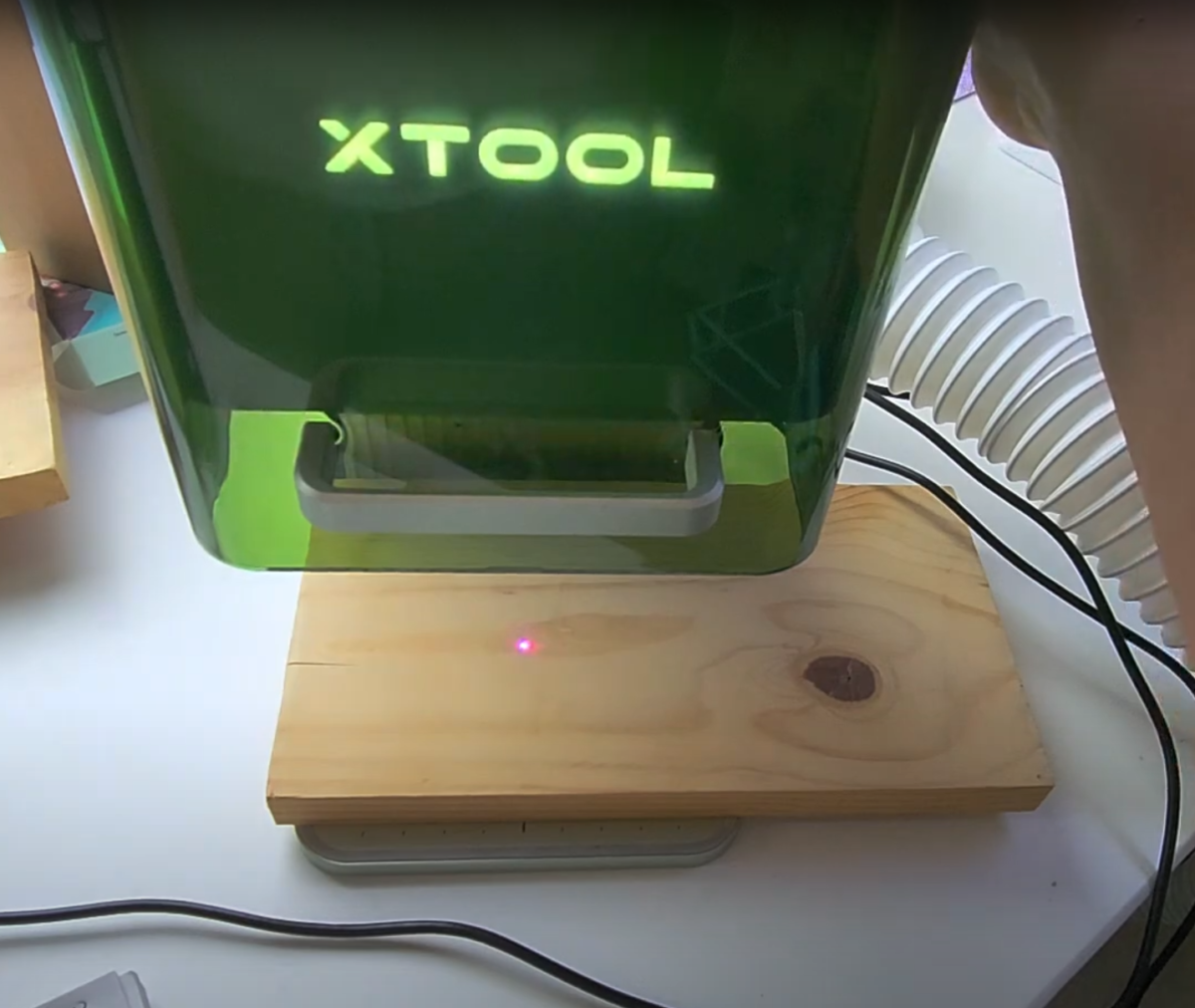

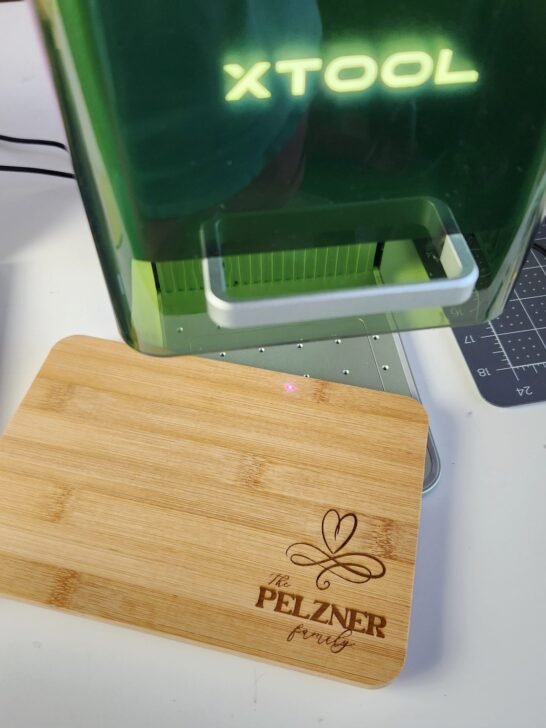

Placez le morceau de bois sur la plaque métallique. Utilisez le bouton de mise au point sur le côté pour aligner la lumière bleue et la lumière rouge. Lorsque vous tournez le bouton, le système laser se déplace vers le haut ou vers le bas afin que vous puissiez aligner les lumières rouge et bleue les unes sur les autres.

Cliquez sur Processus, puis Démarrer sur l'écran suivant. Fermez la protection et appuyez sur le bouton pour démarrer. La matrice de test prend environ 30 secondes. J'ai une vidéo de toutes ces étapes en action, alors assurez-vous de la regarder au bas de l'article !

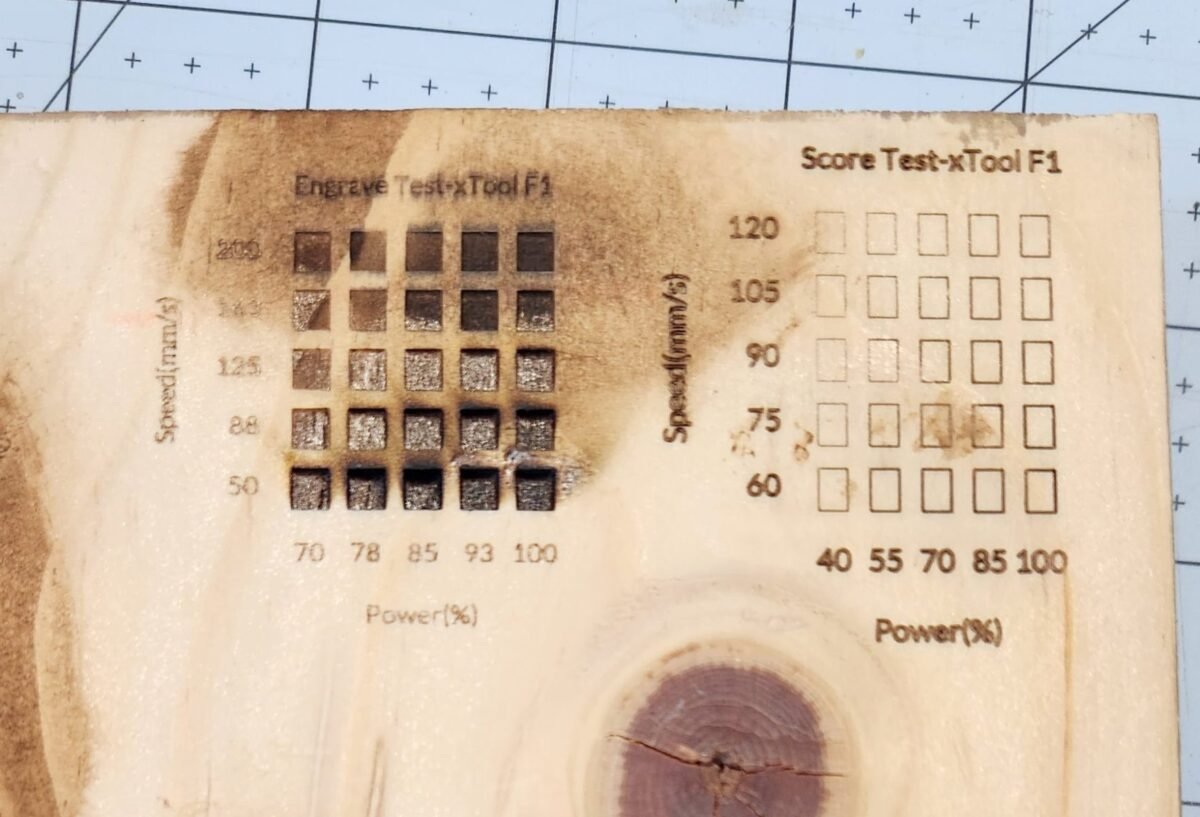

Jetez maintenant un œil au tableau et déterminez quel paramètre vous préférez. Ce pourrait être une bonne idée d'exécuter un autre test avec un minimum et un maximum plus étroits si vous souhaitez vraiment affiner le résultat final.

Vous remarquerez différents résultats de gravure laser sur bois sur différents bois.

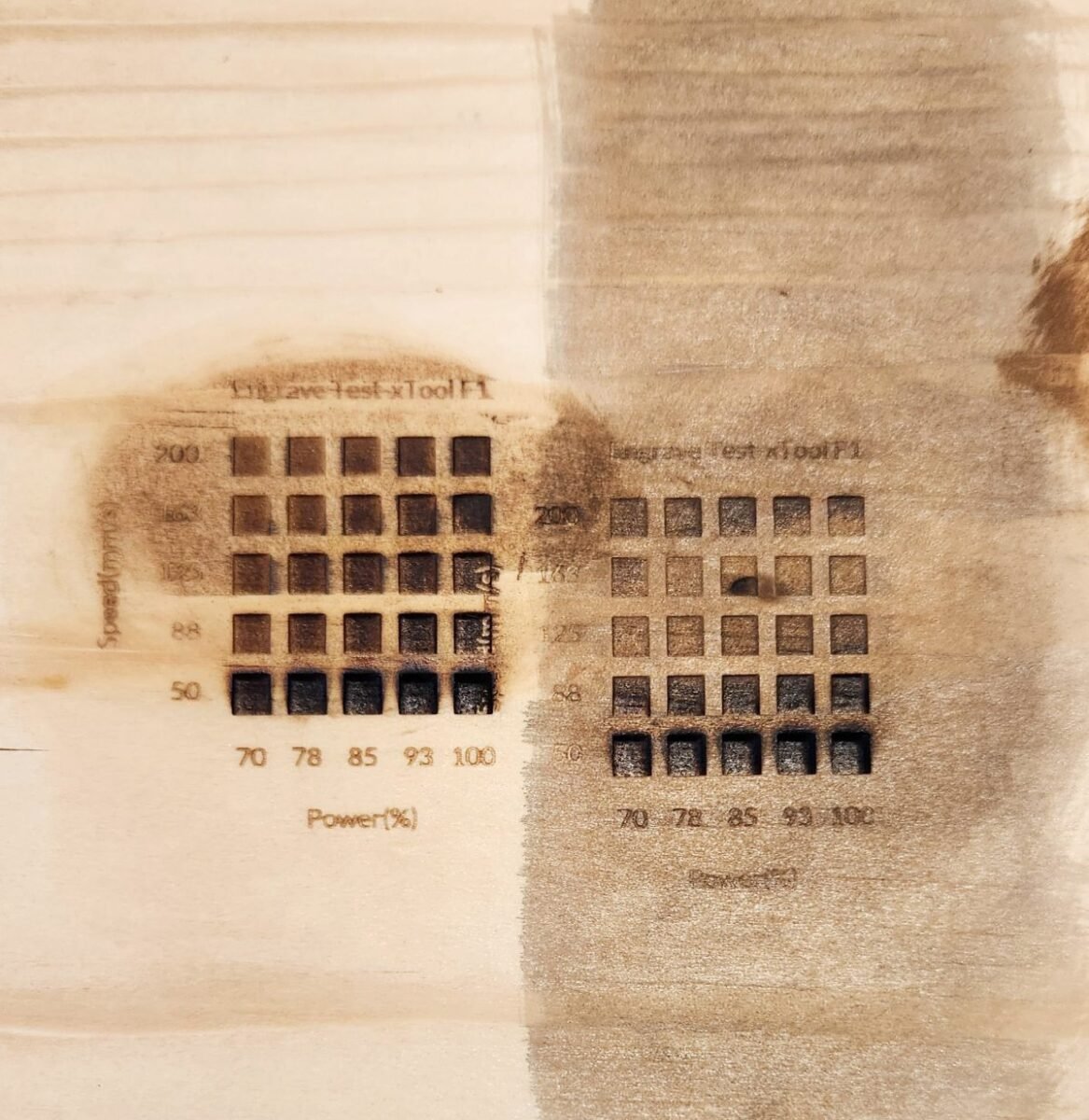

Sur celui-ci, j'ai eu de bons résultats avec 93/165/1 et j'ai eu des traces de brûlures avec les vitesses les plus lentes. Je jouais aussi en ajoutant de la teinture sur le dessus, donc désolé, l'image pourrait paraître fausse !

Si vous possédez une machine laser M1 ou une autre machine laser plus grande, vous pouvez acheter une assistance pneumatique qui aide beaucoup avec les bords brûlés. Vous pouvez en savoir plus sur mes tests d'assistance aérienne ici.

Le F1 ne dispose pas d'assistance aérienne, les paramètres de traitement laser idéaux sont donc encore plus importants.

Gravure laser pour pointes de bois

J'ai joué avec différents types de bois ainsi qu'avec des teintures et des peintures. J'essayais d'obtenir un contraste élevé sur le bois, ce qui peut être difficile.

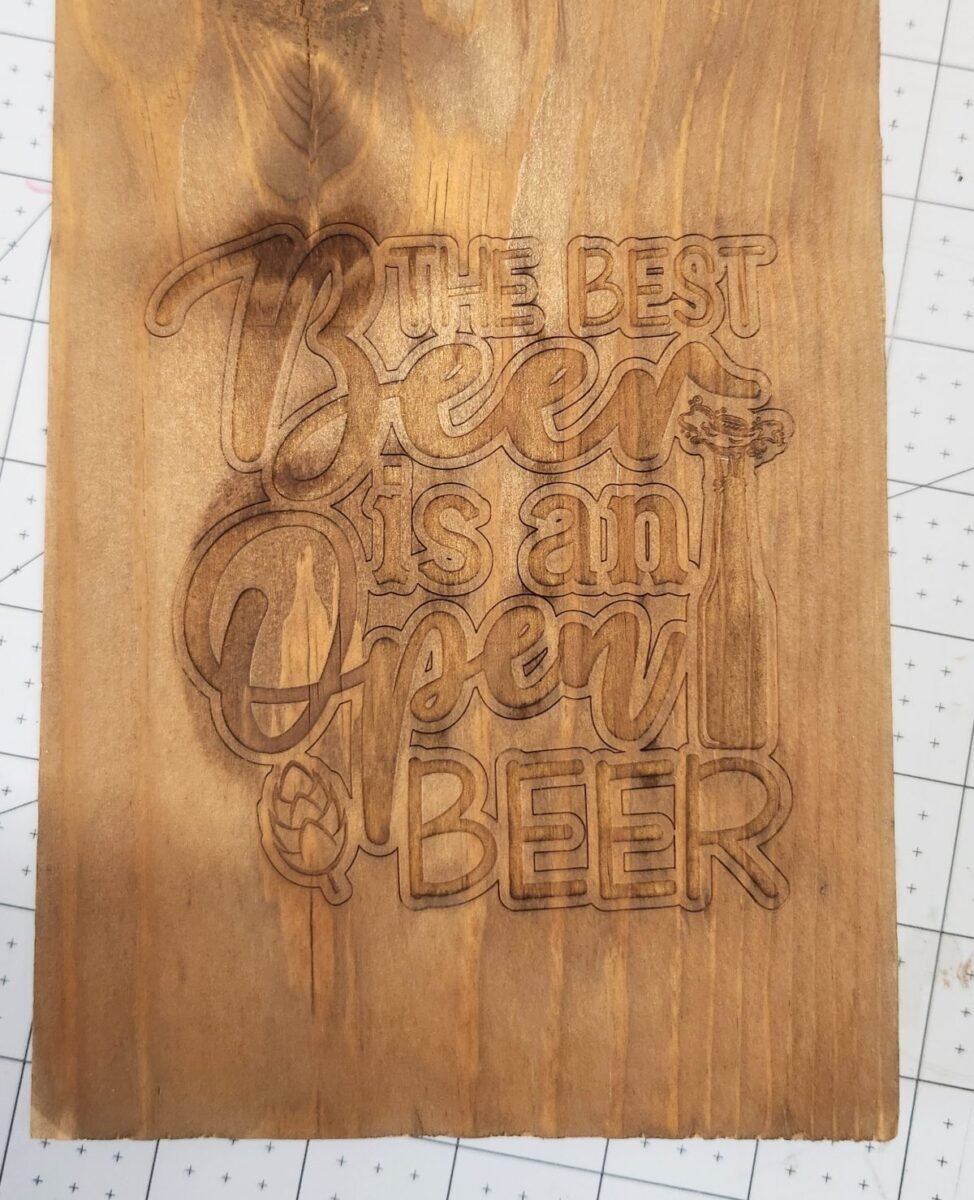

J'espérais pouvoir teindre le bois d'une couleur noyer après la gravure, mais on peut dire que cela tache tout et c'est difficile à voir.

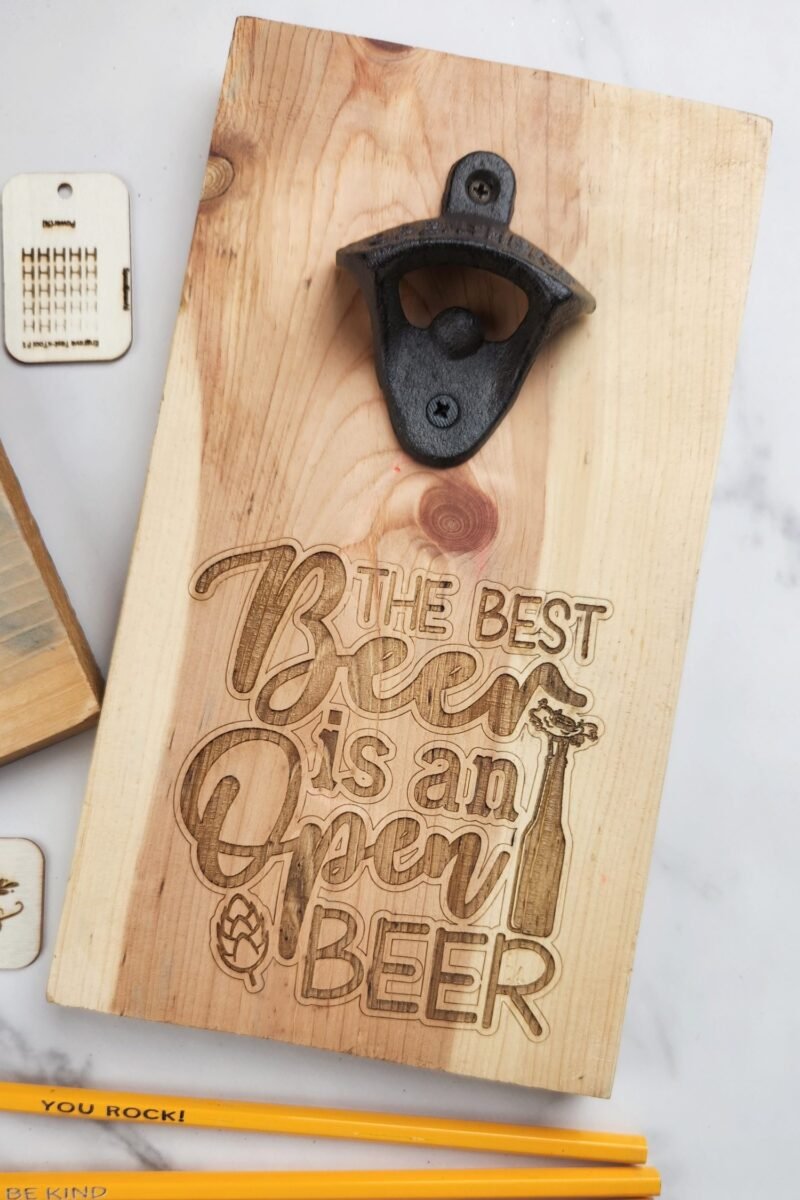

Donc, si vous voulez que vos créations soient vraiment éclatantes, vous devrez utiliser un bois plus léger. Après avoir gravé ce fichier SVG, j'ai juste ajouté une couche de finition d'uréthane de longeron et un ouvre-bouteille et j'ai beaucoup mieux aimé ce look !

J'ai également testé l'ajout de colorant avant et après les applications laser. J'ai trouvé de meilleurs résultats en appliquant la teinture AVANT la gravure.

Si vous souhaitez essayer de graver sur une teinture ou une peinture, assurez-vous d'avoir une teinture à base d'eau et qu'elle sèche complètement avant d'y ajouter un laser, et assurez-vous de la surveiller pour détecter les incendies.

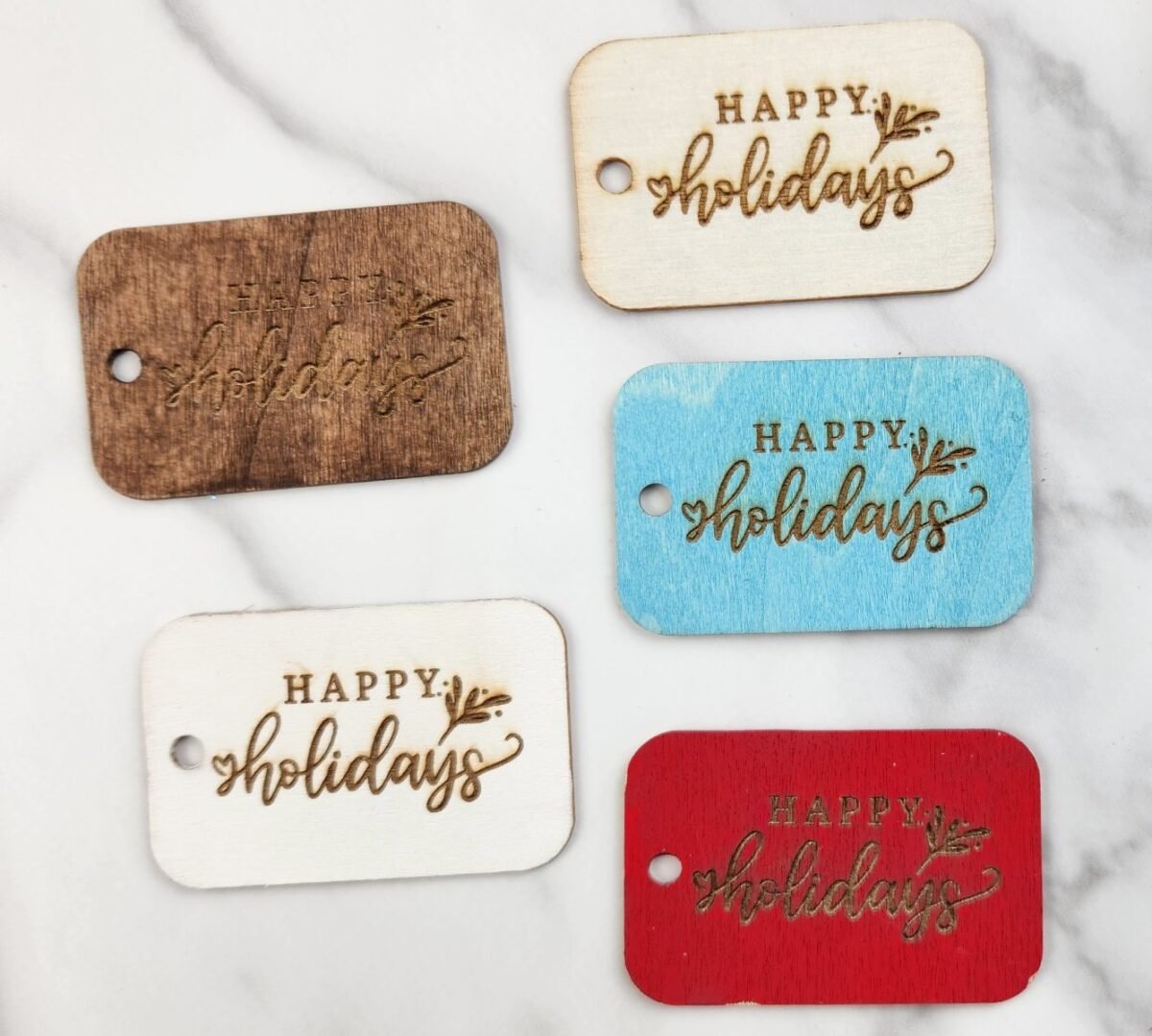

J’adore la façon dont cette étiquette en bois est sortie après l’avoir teintée avec une teinture aqua vintage. Fichier numérique Joyeuses Fêtes trouvé ici.

J'ai également ajouté de la peinture à la craie avant la gravure et j'ai obtenu d'excellents résultats avec de la peinture à la craie blanche.

La peinture rouge s'est avérée ok. Je pense que des lettres plus épaisses ou un motif plus grand seraient jolis avec un fond de peinture sombre. Et puis l'étiquette teintée noyer, on voit à peine la gravure.

Il y a vraiment tellement de façons d'utiliser le bois avec votre graveur laser une fois que vous avez trouvé vos réglages parfaits !

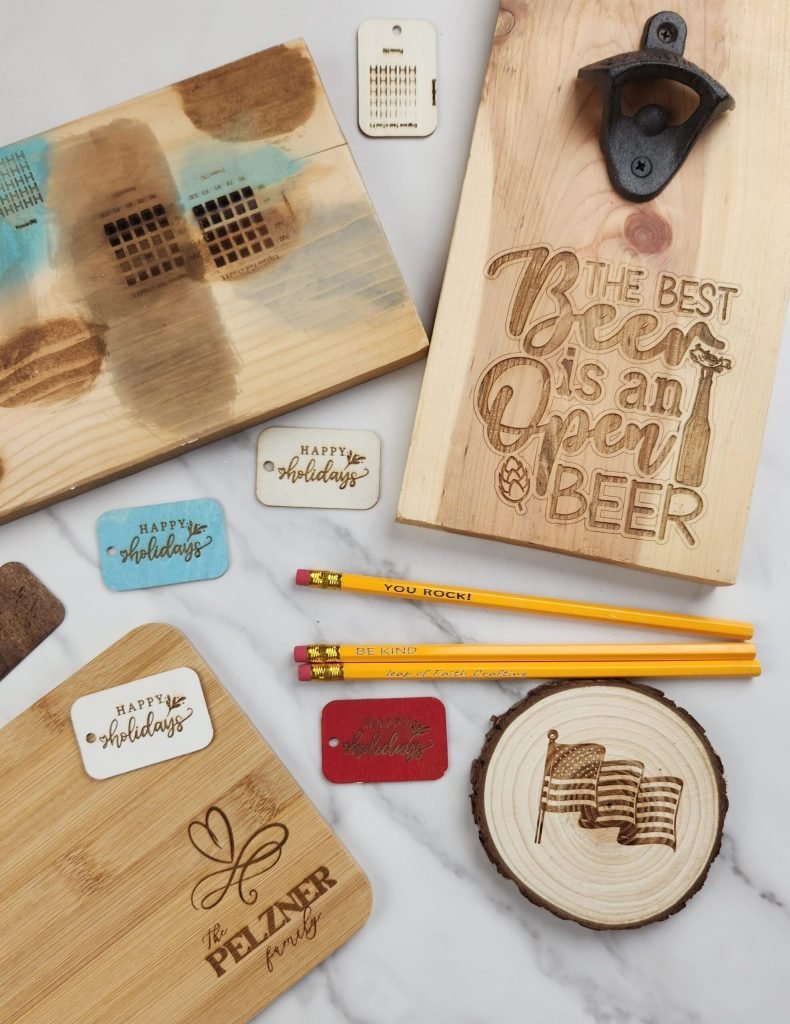

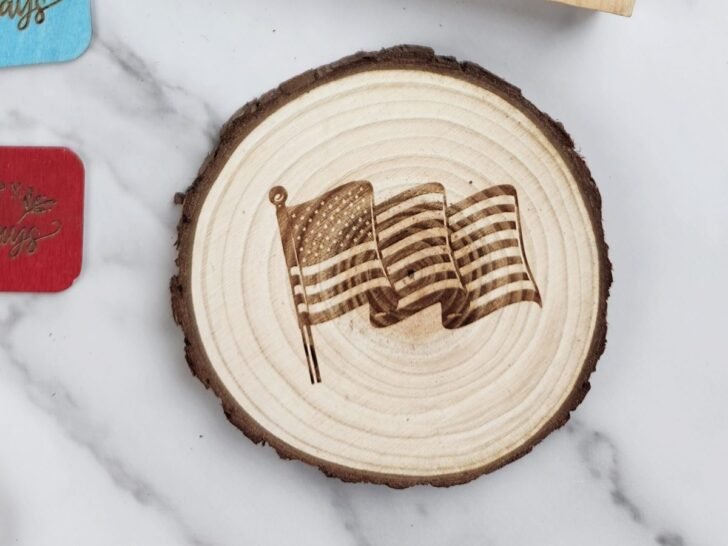

Sous-verres en bois, panneaux personnalisés, étiquettes en bois, crayons personnalisés, planches à découper, boucles d'oreilles, décorations de Noël et bien plus encore !

Je parlerai davantage des crayons dans un autre tutoriel !

Ouf, je sais que c'était beaucoup, mais j'espérais que cela m'aurait aidé à démarrer la gravure laser sur bois !
